隨州市中級人民法院
項目背景
隨州市中級人民法院根據湖北省高級人民法院關于《2014年湖北法院網絡基礎設施改造指導意見》的通知要求，為保障全省法院審判業務系統的統一部署和升級，擬將各基層法院的審判業務數據集中遷移部署至中院統一存儲管理，通過法院專網把數據匯聚至省高級人民法院數據中心，實現全省法院業務系統的統一管理、資源整合的目標。隨著信息化建設與應用業務的不斷發展，越來越多的業務系統即將部署使用，現有數據中心基礎設施已無法滿足上述應用的需要，急需進行機房升級改造。隨著信息化技術的快速發展，云計算技術越來越受到政企行業關注，為了促進信息化建設，此項目中計劃采用先進的虛擬化技術，搭建“云計算”的IT基礎架構，利用高性能服務器配合虛擬化軟件平臺，搭建基礎政務云系統，實現多個業務系統數據集中歸檔、統一存儲、統一管理，最大限度滿足隨州市中級法審判業務系統的IT應用環境和信息化管理等要求，并為后續5-10年隨州市法院信息化發展提供可擴展的應用支持平臺。
項目需求
為進一步加強隨州市中級人民法院信息化基礎設施建設，保障各基層法院審判業務系統安全、穩定、高效運行，規劃建設虛擬化服務器集群系統云平臺，從而可以有效保障各業務系統高可用性、業務連續性和信息安全性、智能化管理等要求，通過服務器虛擬化集群解決方案，充分利用高性能服務器和FC共享存儲的資源，在少量高性能服務器上部署更多的業務應用系統，從而有效提高了資源的利用率、業務的靈活性，降低了設備采購成本；同時還可以快速部署和維護審判業務相關的各項系統，保障新業務系統的快速上線，從而有效提高 IT 管理維護工作效率；部署虛擬化集群后，使得新一代數據中心設備具有更高的效率和可用性，能夠根據法院業務系統不同階段的需求，彈性分配計算和存儲資源，從而提高業務系統穩定性和擴展性，同時對于共享存儲上的虛擬機文件和生產數據，還可以通過備份一體機進行集中備份和恢復，保證業務系統的連續性和安全性。采用虛擬化整合后的需要如下：
1、通過服務器虛擬化平臺來實現成本節約和運維效率的提升。
2、通過集中管理平臺，實現對物理服務器、虛擬服務器和業務系統進行統一管理。
3、所有業務數據要求保證信息的安全性和可用性，實現業務的不中斷，數據不丟失，通過對業務系統部署的雙機熱備，負載均衡等策略保證業務系統可用性，，以及通過對共享存儲的生成數據、數據庫數據、用戶數據進行集中備份，并能夠快速恢復。
解決方案
利用高性能服務器集群配合噢易OE-VServer虛擬化軟件，配置共享高效存儲系統和一體化備份系統，將審判信息綜合系統、案件查詢系統、數字審委會系統、科技法庭、文書屏蔽系統、文書校對系統、人事管理系統等系統整合到虛擬化云平臺中。通過配置服務器虛擬化群集和備份恢復等高級功能，以實現群集計算、統一存儲、統一備份、集中管理、資源彈性擴展、易于維護升級等目標。從而達到隨州市中院數據中心高效率、高性價比、智能化管理和信息安全等要求，為后續5-10年隨州中院信息化發展提供可擴展的硬件支持平臺。

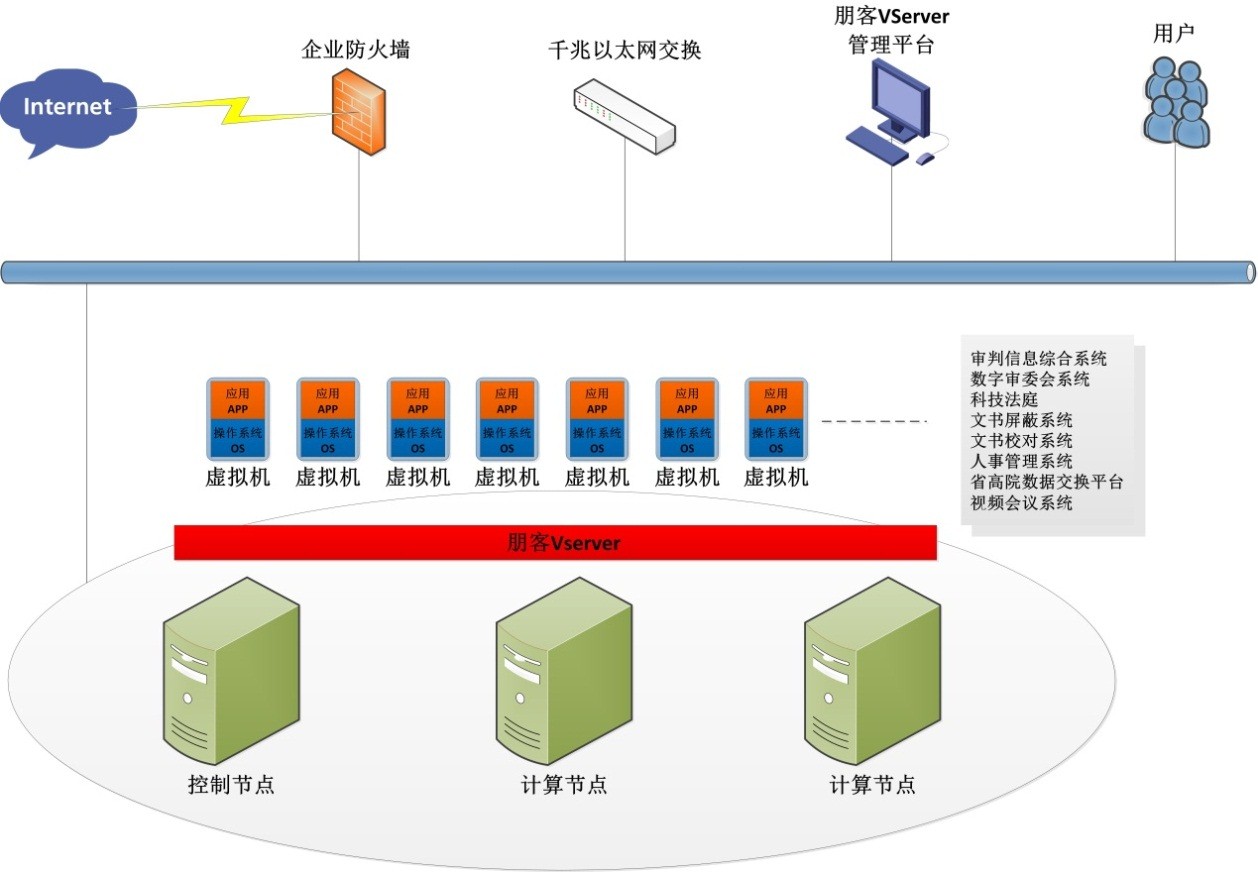

服務器虛擬化系統邏輯架構圖
噢易OE-VServer管理平臺負責支撐數據中心對外提供云計算服務，其核心服務運行在一臺控制節點服務器上，主要功能是服務器虛擬化及相關的資源管理。管理平臺將數據中心的物理資源虛擬化，構成一個資源池。從而實現資源的統一管理、動態縮放，以及對用戶進行按需配給。同時還負責對資源的可用性、安全性、可靠性提供保障；IT管理員在辦公室用普通的PC機，通過瀏覽器直接登錄到云數據中心管理平臺，實現對數據中心的遠程管理和維護。
計算資源池由多個物理服務器群集構成，每個計算節點提供虛擬機管理器，負責虛擬機實例的運行，并實時監控虛擬機實例的運行狀態，將監控數據上報給運行在控制節點上的管理平臺。計算資源池內的計算節點服務器可根據業務量，按需增加或減少。
存儲資源池由磁盤陣列構成，為計算資源池中運行的應用系統提供統一存儲服務。實現數據的集中存儲，集中備份和按需動態擴容。
高性能備份一體機是集數據存儲和備份與一體的設備，提供高性能的業務效率、高可用持續數據服務保護，高安全性的數據存儲備份機制，能快速備份虛擬機文件、數據庫數據和系統數據等重要信息數據，為整個業務系統提供了完善的數據安全保障和業務的連續性。
方案價值
提高服務器資源利用率
通過將多服務器資源動態劃分，合理利用，并結合業務特點按需調配，平均將單臺物理服務器利用率從15%-35%提升至65%-90%；
降低數據中心運營成本
從服務器硬件、數據中心空間成本、電力成本、管理人員成本、集成服務等多個方面整體降低了信息中心運營成本，數據中心服務器和業務規模越大，運營時間越長，所節省的成本就越高。參考成本對比分析：
| 對比項 | 虛擬化前 | 虛擬化后 |
| 服務器數量 | 9臺服務器 | 新購3臺物理按照1:10的比例可虛擬出30臺虛擬服務器 |
| 資源利用率 | 不同服務器資源利用不均，平均在35% | 資源整合，按需分配，服務器資源利用率提高到80% |
| 應用部署速度 | 新應用安裝上線時，需要采購新服務器、安裝操作系統，系統補丁、安裝應用、配置服務、進行安全設置，部署周期在3-5工作日。 | 預先制定好的各種操作系統、應用模板和自部署向?qū)Щ蚩截愄摂M機，半個小時完成新應用上線 |
| 業務連續性 | 服務器硬件故障，數據丟失、停機維護，業務中斷 | 在線遷移虛擬機到其他物理服務器，業務正常開展 |
| 管理維護 | 應用部署、環境搭建、網絡配置等，工作量大，需要機房現場維護， 10臺服務器/1管理員。 | 遠程管理數據中心機房，無需到現場，100服務器/1管理員 |
| 耗電量 |
一般服務器（4CPU）650瓦*24*30=468度電/月約250元電費 10臺=2500元/每年 |
綠色節能，節省占地空間，機柜數量減少 3臺=750元/每年 |
保證業務的連續性
通過動態遷移，高可用性、負載均衡等自動化的服務方式，有效保證了終端業務訪問的連續性和服務平臺運行的穩定性。
彈性擴展的IT架構，適應不斷增長變化的業務
云數據中心硬件設備可無限擴容，更新?lián)Q代不影響業務運行，適應不斷增長變化的業務架構，彈性擴展；虛擬機互相隔離的特點，使得新老業務兼容，消除“一臺服務器一個應用程序”模式。
簡化管理，方便維護
> 快速部署業務環境：加快新服務器和應用的部署，大大降低服務器重建和應用加載時間。主動地提前規劃資源增長，這樣對客戶和應用的需求響應快速。
> 縮短維護時間：硬件維護需要數天/周的變更管理準備和1 - 3小時維護窗口，現在可以進行快速的硬件維護和升級。
> 方便搭建試驗環境：企業搭建生產應用環境，提前評估建立環境所需的資源，可在虛擬機環境進行試驗，再正式擴展到生產環境，讓IT風險降到最低。
> 圖形化Web界面：安裝配置、管理全中文界面，提供了豐富的遠程管理和控制界面，實現足不出戶的管理，大幅度的簡化了大量服務器的運維管理工作。
